Как определить диаметр задвижки

• в жилищно-коммунальном хозяйстве для прокладки водопроводов, отопительных систем, канализационных сетей;

• в промышленности для перемещения рабочих составов, отходов;

• в энергетике, нефтегазопереработке, добывающей отрасли для строительства магистральных, технологических трубопроводов.

Информация о номинальном диаметре наносится на лицевую сторону корпуса, информационную табличку способом клеймения, гравировки или штамповки.

Диаметры труб и задвижек

Из размерных параметров важнейшими являются диаметры задвижек. В этой статье разберёмся как правильно их мерить, на какие нормы ориентироваться, чтобы установка устройств на трубопровод не составила проблем. Это нужно, чтобы предотвратить протечки в трубопроводной системе, исключить поломки, аварии. Точные размеры критически важны для безопасной и надёжной эксплуатации всей конструкции в целом. Также это поможет избежать предварительного износа деталей, сложности с управлением, необходимо для расчёта пропускной способности трубопроводных сетей.

Как устроены механизмы

В состав простой, ремонтопригодной конструкции входит несколько комплектующих.

• Цельнолитой/ разборный корпус из стали, чугуна или другого металла с входным и выходным патрубками, предназначенными под фланцевое, резьбовое соединения, под приварку.

• Запорный узел, который состоит из сёдел, расположенных параллельно относительно друг друга или под углом, и клинового, шиберного, дискового, шлангового затворов.

• Резьбовая пара, включающая шпиндель (выдвижной, невыдвижной) и ходовую гайку.

• Орган управления (маховик, электрический, гидравлический, пневматический), который открывает/закрывает проход.

Малогабаритные приспособления чаще управляются вручную, при помощи штурвала. На металлоизделия с большим сечением устанавливается редуктор или электропривод. Для обеспечения полноценной герметичности ставят уплотнители. Но они не спасут систему от просачивания среды, если неправильно подобраны значения размеров. Выбранный материал корпуса и составляющих обладает определённым пределом прочности, надёжности, что также влияет на размерный ряд запорных узлов.

Виды диаметров

Размеры задвижек и труб, к которым они присоединяются, взаимосвязаны. Для полнопроходной разновидности арматурных устройств внутренний диаметр практически совпадает с трубным просветом, способствует их совместимости.

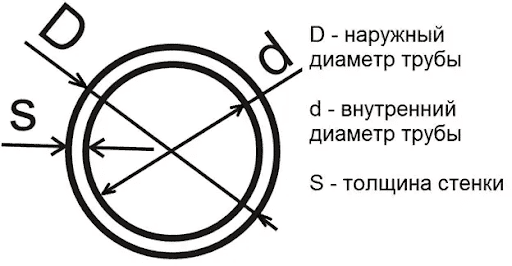

Существуют следующие разновидности диаметров:

• наружный, D (мм): малый (внутренние водопроводные, газопроводные системы), средний (трубопроводы технологические на предприятиях, городские водопроводы), большой (магистральные газо- и нефтепроводы); у трубы и арматурного элемента могут не совпадать толщина стенок, поэтому этот размер не всегда актуален;

• внутренний, d (мм), рассчитывается как Двн = Дн - 2S;

• номинальный DN (условный Ду) приблизительно равен Двн, значение округляется в большую сторону, выбирается из таблицы, применяется как стандартизированная характеристика присоединяемых к трубопроводу деталей.

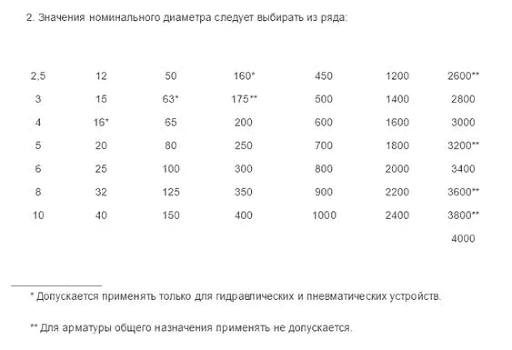

Например, ду, dn по ГОСТ 28338:

Например, если внутреннее сечение получилось равным 123 мм, то табличное значение будет DN 125, а если 145 мм, то DN 150.

Для каждого типа фланцев принят определённый допустимый диапазон DN.

Единицы измерения

Наружный и внутренний диаметр в России чаще измеряют в миллиметрах, а номинальный диаметр является безразмерной величиной, значение которой выбирается по таблице. Для того чтобы дюймы перевести в миллиметры, нужно число умножить на 25.4. В некоторых стандартах на трубную металлопродукцию указывают Ду и Дн. Если же указан только наружный диаметр, то рассчитывают внутренний с учетом толщины стенок и затем находят ближайшее табличное стандартизованное значение.

Пример: так, получена деталь с указанным внутреннего диаметром один дюйм. Переводим в миллиметры, получается 25.4, а в документах указываем DN 25.

Как измерить диаметры задвижек для трубопроводов

Как меряется труба металлическая, так определяются и основные размеры трубопроводных деталей. Для их определения применяют различные приспособления.

• Штангенциркуль подходит для измерения Дн, Двн, S для арматуры сечением не более пятнадцати сантиметров.

• Строительной рулеткой можно определить длину окружности сечения снаружи (l), далее находим путём простых расчётов: Дн = l/3.14. Толщину стенки меряют линейкой или микрометром. Внутренний диаметр: Двн = Дн - 2S.

Электронные инструменты выдают меньшие погрешности, по сравнению с ручным вариантом и работают быстрее. Замеры регламентируют ГОСТ 166, 6507. Все измерительные приборы должны проходить метрологическую поверку в установленном законодательством порядке.

Стандарты, нормирующие присоединительные размеры

При проектировании трубопроводных линий, при подборе арматурных элементов, при их изготовлении опираются на положения нормативных документов. Это могут быть Государственные стандарты, Технические условия, прочие. Унифицированные регламенты ускоряют, облегчают проведение монтажных и ремонтных работ.

• ГОСТ 9898, основные параметры для задвижек;

• ГОСТ 28338, понятие и значение условного прохода на трубопроводные соединения;

• ГОСТ Р 52720, терминология, относящееся к арматуре;

• ГОСТ 5762, задвижки металлические на PN не более 250;

• ГОСТ Р 55020, характеристики задвижек шиберных для нефтепроводных магистралей

• прочие.

Перед заказом товара в нашей компании укажите в заявке основные необходимые размеры задвижек, а при их получении сверьте со значениями, указанными в сопроводительной документации. Наши менеджеры помогут подобрать нужные варианты для конкретных условий эксплуатации, что минимизирует риск возникновения аварийных ситуаций и расходы на эксплуатацию, а также техническое обслуживание.
