Задвижки под электропривод
Для остановки или пуска потоков рабочих сред в трубопроводной линии монтируют специальные запорные механизмы, работающие в двух положениях закрыто/открыто. Промежуточное положение для регулировки напора не допускается. Электроприводные запорные блоки экономически целесообразно устанавливать на габаритных трубопроводах, эксплуатируемых под большим давлением или на полностью автоматизированных объектах.
В основе классификации задвижек лежат следующие характеристики:
-
материал корпуса: сталь, чугун, нержавейка;
-
тип затвора: клиновая, шиберная, параллельная;
-
класс герметизации;
-
тип соединения с трубами; под приварку, фланцевый;
-
климатическое исполнение;
-
вид и параметры рабочей среды;
-
управление: вручную, путём использования штурвала, гидропривода, пневмопривода, электрического двигателя.

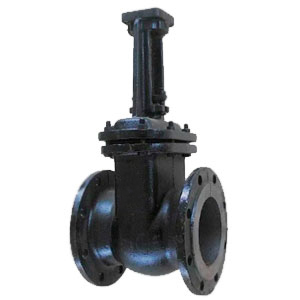

Первая цифра «9» в маркировке задвижки клиновой 30ч939р ду200 говорит о том, что она предназначена для установки под электропривод.
Применение электропривода даёт следующие преимущества:
-
возможность управлять дистанционно и с помощью местного пульта;
-
автоматизация различных технологических процессов;
-
быстрая регулировка режима перемещения потока, мгновенное перекрытие при возникновении нештатной ситуации, предотвращение дополнительного ущерба;
-
сведение до минимума гидравлических потерь;
-
устойчивость к воздействию перепадов температур, давления;
-
несложный монтаж, быстрая и точная работа механизма;
-
снижение количества обслуживающего персонала;
-
установка в труднодоступных местах, облегчающая процесс управления;
-
универсальность применения: в нефтегазовом секторе, в системах водоснабжения, отопления, перегретого пара, в химической, пищевой отрасли, на насосных станциях, на объектах энергетики, тушения пожаров;
-
обеспечение безопасности оператора при удалённом нахождении.
Принцип действия базируется на следующих положениях;
-
приводной механизм, соединенный со штоком, состоит из электрического двигателя, редуктора, соединительной втулки;
-
при включении электродвигатель перемещает затвор воздействуя на шпиндель;
-
для отключения установлены концевые выключатели и ограничительная муфта крутящего момента, предотвращающие повреждения арматуры при заклинивании;
-
управляющий блок устанавливается на месте или удалённо;
-
при отсутствии электрического тока задействуется ручной дублёр.
Конструкция с электродвигателем отличается от ручного варианта наличием посадочной площадки определённого типа по ГОСТ 55510. Размещение дополнительных датчиков поможет определить положение задвижки, просигналит о сбоях в работе, исключает использование концевых ограничителей. Для комплектации задвижек используют электроприводы однооборотные, многооборотные, четвертьоборотные. Во взрывоопасных зонах устанавливают взрывозащищённые модификации, для АСУ востребованы интегрированные модели.
В каталоге ООО «РосАрматура» приведены задвижки стальные, алюминиевые, чугунные, нержавеющие под электропривод. Автоматизация включения/ отключения целесообразна для средних и больших диаметров патрубков, однако спросом пользуются и задвижки ду50, ду100. Арматура сертифицирована, прошла контрольные испытания на прочность, герметичность. Организуем доставку по России и за её пределы. По вопросам выбора и приобретения товара обращайтесь к менеджерам нашей компании.
