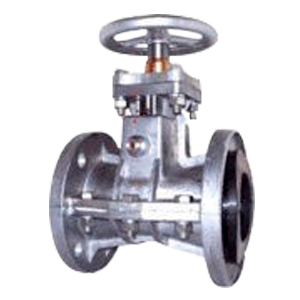

Задвижка 33а17р
Для остановки транспортировки по трубам жидких, вязких веществ используют запорные устройства на полное закрывание типа 33а17р. Задвижки применяют как на небольших производственных площадках, так и на крупных нефтеперерабатывающих предприятиях. Принцип работы сводится к сжатию вставки из эластомера для открытия прохода, не требуется дополнительных уплотнителей для обеспечения герметизации. Единственный элемент, вступающий в контакт с рабочими средами, это резиновый патрубок. Для закрытия необходимо вращать маховик по часовой стрелке.
Технические характеристики
- условный проход от 50 до 300 миллиметров;
- номинальное давление 0.6, 1.0 МПа;
- транспортируемые рабочие среды в температурном интервале от 0 до 150°C: масла, нефтепродукты, составы с абразивными частицами, щёлочи концентрацией не более двадцати процентов; не подходит для азотной и уксусной кислот;
- фланцевое присоединение к трубам по ГОСТ 12815;
- ограничение температуры окружающего воздуха от -10 до +40°C;
- класс герметичности А;
- рабочее положение ‒ штурвалом вверх;
- направление потока как прямое, так и обратное;
- материал корпуса ‒ алюминий, шпиндель изготавливают из коррозионностойких марок стали, втулку резьбовую делают из бронзы;
- ручной привод управления.
Механизм рассчитан на долгий срок службы не менее тридцати лет при условии регулярного техобслуживания, поэтому необходимо предоставить свободный доступ для проведения работ. Эластомерная вставка время от времени нуждается в замене.
К преимуществам запорного устройства относят:
- универсальность применения;
- отличные эксплуатационные свойства и низкие расходы при обслуживании;
- многовариантность размещения и рабочих сред;
- гарантию отсутствия протечек и заклинивания затвора;
- простую конструкцию, облегчающую монтаж и обслуживание, исключающую образование застоя засорения патрубка;
- минимальные гидропотери;
- устойчивость к коррозии;
- небольшой вес.
Для уменьшения воздействия нагрузок для труб большого диаметра устанавливают дополнительные опоры или подвесы вблизи от шланговой задвижки.
Механизмы нашли применение в горнодобывающей, химической, металлургической, бумажно-целлюлозной промышленности благодаря тому что устройство не боится контакта с агрессивными составами с высоким содержанием твёрдых и абразивных частичек.
ООО «РосАрматура» продаёт задвижки 33а17р 200, а также с другим размером просвета по ценам производителя, без накруток посредников. Все металлоизделия сертифицированы, проверены на показатели качества согласно нормативным документам. Отправить заявку на выбранный товар можно на сайте нашей компании или на электронную почту. Рассмотрите предложенные нами варианты доставки (наши автомобили, услуги сторонней транспортной компании, самовывоз в Челябинске) и выберите наиболее удобный для вас.
