Маркировка задвижек и её расшифровка

Основные характеристики трубопроводных арматурных механизмов находят своё отображение в буквенно-цифровой символике. Расшифровка запорной арматуры необходима при разработке проектов, составления технической документации, при монтаже трубопроводов, промышленных установок. Условные обозначения служат визитной карточкой запорных устройств, содержат ключевые понятия, необходимые для беспроблемной установки и безопасной эксплуатации в различных отраслях промышленности, горнодобывающем деле, в коммунальном и сельском хозяйстве, в энергетике.

Правила маркировки задвижек

Технологический процесс производства арматурных запорных металлоизделий начинается на металлургическом комбинате, изготавливающем материалы, а заканчивается на предприятии-производителе, завершающем производственный цикл маркированием готовых изделий.

Любой тип арматуры маркируется в соответствии с требованиями стандартов. Маркировка задвижек, вентилей, клапанов приведена в ГОСТ 4666. В нормативном документе изложены правила маркирования, регламентируются требования к следующим показателям:

• маркировочные знаки для конкретного характеризуемого параметра;
• размеры шрифтов;
• способы и место нанесения надписей с рекомендуемым расположением;
• отличительная окраска.

Классификация маркировочных знаков согласно ГОСТ для трубопроводной арматуры выглядит следующим образом:

• обязательные, которые производитель безусловно наносит на каждую единицу арматурного оборудования;
• дополнительные включают обозначения, предусмотренные договором, техническим заданием, а также для клиновых, шиберных, прочих задвижек, установленных на объектах нефтегазовой отрасли, на атомных электростанциях;
• специальные необходимы для обеспечения соблюдения требований техники безопасности.

Расшифровка маркировки задвижек, вентилей, клапанов указывает на назначение, рекомендуемые условия эксплуатации в зависимости от основных характеристик. Стандартизированные символы в виде цифр и букв содержат закодированную информацию, которая облегчает работу инженеров, мастеров, монтажников, продавцов и производителей.

Центральное конструкторское бюро арматуростроения разработало стандарты, касающиеся арматуры. ЦКБА 023 касается правил регистрации таблицы фигур. ЦКБА 036 включает описание металлоизделия с обозначением таблицы фигур с указанием DN, PN и нормативного документа. Производители могут пользоваться зарегистрированными в бюро таблицами фигур или зарегистрировать там свою.

Все отрасли промышленности и строительства пользуются при разработке схем и чертежей графической символикой для трубопроводной арматуры по ГОСТ 2.785. Документ не распространяется на гидро- и пневмоприводы и авиационную технику.

Содержание маркировки

Регламент ГОСТ 4666-2015 распространяется на маркирование задвижек стальных, чугунных с выдвижным/невыдвижным шпинделем, с клином, шибером в качестве затвора, прочие виды запорных арматурных приспособлений. Главное требование регламентной меры: информативность и компактность нанесения.

Обязательные сведения включают:

• материал корпусных деталей, это может быть:
  с/нж/лс ‒ сталь углеродистая/нержавеющая/легированная и т.д;
  ч/кч/вч ‒ чугун серый/ковкий/высокопрочный и т.д;
  б ‒ бронза, латунь и т.д;
• значения условного прохода (DN в миллиметрах) и давления (PN, кгс/см2, бар, МПа);
• логотип производителя;
• номер, присвоенный на предприятии;
• дата изготовления;
• стрелка, показывающая направления вращения штурвала для закрытия/открытия проходного отверстия.

В качестве дополнительной информации приводят:

• нормативный документ, регламентирующий производство затворного механизма;
• отметка отдела технического контроля;
• тип привода:
  0 ‒ под дистанционное управление;
  3/4/5 ‒ механический с червячной/цилиндрической зубчатой/конической передачей;
  6 ‒ пневматический;
  7 ‒ гидравлический;
  8 ‒ электромагнитный;
  9 ‒ электрический;
• тип уплотнений для фланцев;
• климатическое исполнение:
  О ‒ общеклиматическое
  У ‒ умеренный климат;
  ХЛ ‒ холодный;
  УХЛ ‒ умеренно-холодный;
  Т ‒ тропический;
• способ присоединения к трубопроводной системе;
  фланцевый;
  под приварку;
  муфтовый.

Для идентификации конкретной модели также наносят стрелку, указывающую направление движения рабочей среды при её односторонней подаче, ограничения давления и температуры. Для неполнопроходной разновидности обозначение представлено в виде дроби, где в числителе приведён номинальный проход, а в знаменателе указан размер проходного сечения седла.

На привод также устанавливают маркировочную табличку.

Способы маркировки задвижек

Кодированные надписи наносят при помощи метода, который гарантирует их сохранность на протяжении всего эксплуатационного периода. Для этого применяется нанесение:

• клейма; способ сложный, необходима высокая квалификация исполнителя;
• гравировки; исполняется при помощи резца, фрезы, другого инструмента;
• штампа; надпись выдавливается на корпусе под действием пресса.

Клеймение используется нечасто, чаще задействуют гравировку или штамповку, а также другие способы, дающие изображения, не теряющие со временем своей чёткости.

Арматура общепромышленного назначения окрашивается в зависимости от вида материала. Металлоизделия из чугуна ‒ в чёрный цвет, из углеродистой стали ‒ в серый, из легированных стальных марок ‒ в синий. Запорные устройства, изготовленные из высоколегированных, антикоррозионных, устойчивых к высокотемпературному нагреву сплавов покрывают голубой краской. Изделия для газонефтепроводов окрашивают согласно ГОСТ 56001, ГОСТ Р 55020. По желанию заказчика цвет может быть изменён или поверхность металлоизделия только грунтуется защитными составами без окрашивания.

Место нанесения

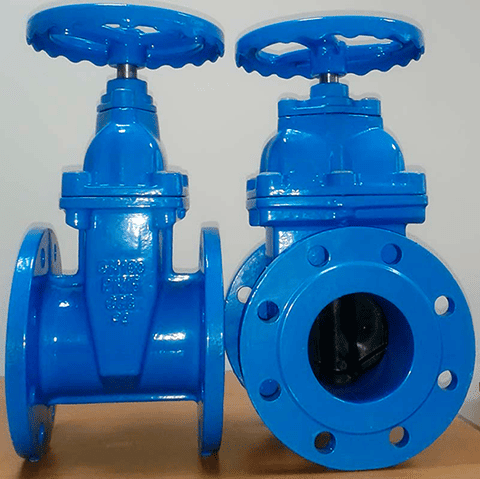

Спереди на корпусе размещают закодированную информацию о значении номинального давления, об условном диаметре, о материале, сзади ‒ сведения о том, кто изготовил металлоизделие, заводское номер и дату выпуска. Если позволяет размер, маркировку задвижек клиновых, шиберных располагают на лицевой части арматуры. Все данные дублируются на табличке, которая крепится к внешней оболочке трубопроводной детали.

Примеры маркировки задвижек с расшифровкой

Рассмотрим конкретное условное обозначение задвижки. Буквенно-цифровой код согласно стандартам ЦКБ состоит из пяти элементов. Например, таблица фигур 30с564нж последовательно расшифровывается так:

• 30 ‒ тип конструкции задвижка;
• с ‒ корпус сделан из углеродистой стали;
• 5 ‒ привод механический с конической передачей;
• 64 ‒ номер модели;
• нж ‒ уплотнительные кольца изготовлены из нержавеющего стального сплава.

Ду 1200, Ру 25 ‒ условные диаметр в мм, давление в кгс/см2.
