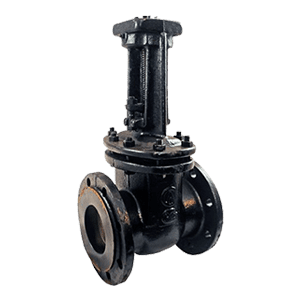

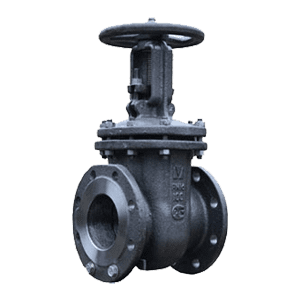

Задвижка 31ч718бр
Для нормальной работы трубопровода необходимо установить запорное устройство, останавливающее или запускающее движение рабочих составов по трубам. Такая необходимость появляется для проведения техобслуживания технологических линий, ремонтов, при возникновении аварий. Задвижка чугунная характеризуется значительными габаритами, прочностью оболочки, малым гидравлическим сопротивлением, относительно низкой стоимостью. Конструкция механизма не предназначена для плавного регулирования пропускания потока. Разрешено только два положения затвора: закрыто и открыто, который перемещается перпендикулярно движению жидкости. Задвижка незаменима в системах водоснабжения, канализации.
Конструкция и принцип работы
К корпусу изделия крепится крышка с паронитовой прокладкой. Сальниковая набивка предотвращает выход среды наружу возле штока. Закрытие прохода происходит при движении шпинделя вниз, который через втулку сдвигает диски затвора. За герметичность отвечают латунные уплотнительные кольца. Гидропривод позволяет управлять процессом дистанционно в автоматическом режиме, а фланцевое соединение ускоряет и облегчает процесс монтажа. Размещать затворный блок рекомендуется приводом вверх, при необходимости его наклона под цилиндр подставляют подпорки. Обслуживание резервуаров с жидкостью под давлением требует дополнительных затрат и строгого соблюдения техники безопасности.
Технические характеристики фланцевой задвижки
-
Тип ТПА: задвижка клиновая с выдвижным шпинделем;
-
класс герметичности затвора по ГОСТ 9544;
-
присоединение при помощи ответных фланцев с прокладками, с креплением болтами или шпильками, позволяющими легко устанавливать и снимать металлоизделие;
-
условный диаметр от 50 до 800 миллиметров;
-
номинальное давление: 1.0 МПа;
-
управление автоматическое при помощи гидропривода;
-
материалы: детали корпуса ‒ чугун серый, уплотнение: затвора ‒ латунь (бронза), шпинделя ‒ сальниковое, ТРГ;
-
рабочая среда с прямым и обратным направлением потока;
-
транспортируемая рабочая среда: вода с максимальным нагревом до +50°C.
Каждая изготовленная партия арматурного оборудования подвергается контрольным испытаниям и сопровождается паспортом и инструкцией по эксплуатации.
Как заказать
ООО «РосАрматура» с 1992 года продаёт трубопроводную арматуру. Купить модель 31ч718бр можно на сайте нашей компании, выбрав нужный размер. После получения заявки менеджеры приступят к оформлению заказа, по запросу сообщат цену и условия доставки. Для клиентов доступны различные формы связи: телефон, электронная почта, визуальные активные подсказки.
